當前位置：*頁>>產品展示>>流量計系列>>轉子流量計>>pvc轉子流量計

pvc轉子流量計

pvc轉子流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-LZS
  • 測量范圍：0-60m3/h
  • 精度等級：±2.5%
  • 公稱通徑：DN4-DN100
  • 適用介質：液體，氣體
  • 工作壓力：＜1MPa
  • 工作溫度：≤120℃
  • 供電方式：刻度顯示
  • 訂貨號：DFE891178OJP
pvc轉子流量計概述
塑料管浮子流量計錐管等主部件均由AS、ABS塑料制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，塑料管浮子流量計可廣泛應用于化工、環保、食品等工業部門。

pvc轉子流量計原理與結構
塑料管浮子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
pvc轉子流量計結構圖

pvc轉子流量計安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟?biāo)準：需用的*佳流量為流量計*大流量的50％-70％，盡量不要用到*高數?！?/div>
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕塑料管轉子流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。

pvc轉子流量計安裝尺寸

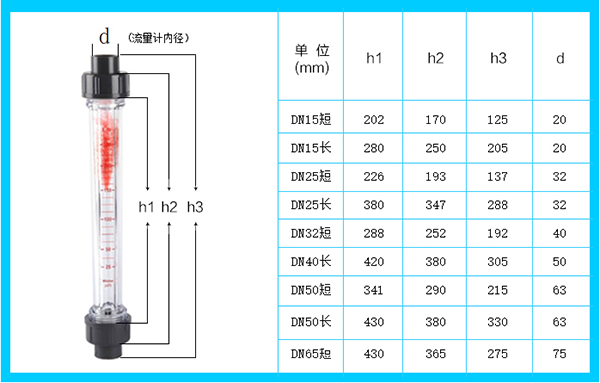

pvc轉子流量計安裝尺寸圖
pvc轉子流量計安裝尺寸對照表

pvc轉子流量計選型說明
pvc轉子流量計選型對照表

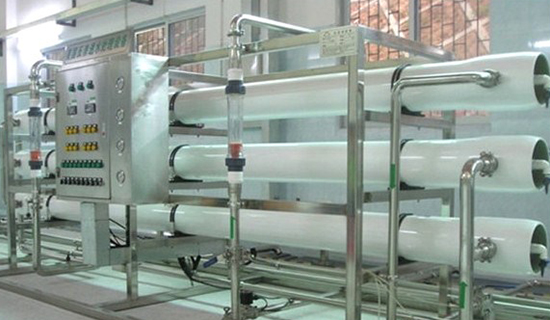

pvc轉子流量計工作現場圖
pvc轉子流量計工作現場圖
